Checklist Vật Tư Hệ Treo M&E Trước Khi Thi Công

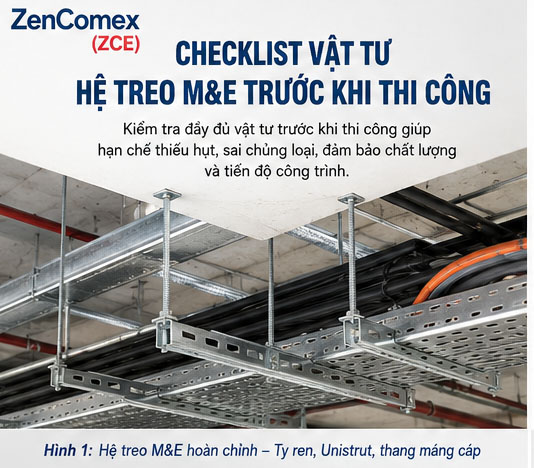

Trong các công trình M&E (Mechanical & Electrical), hệ treo được sử dụng để cố định và nâng đỡ thang máng cáp, đường ống, hệ thống HVAC và nhiều hạng mục cơ điện khác.

Trước khi thi công, việc kiểm tra đầy đủ vật tư giúp hạn chế tình trạng thiếu vật tư, sai kích thước, sai chủng loại và phát sinh trong quá trình lắp đặt.

Dưới đây là checklist các vật tư hệ treo M&E cần kiểm tra trước khi đưa vào công trường.

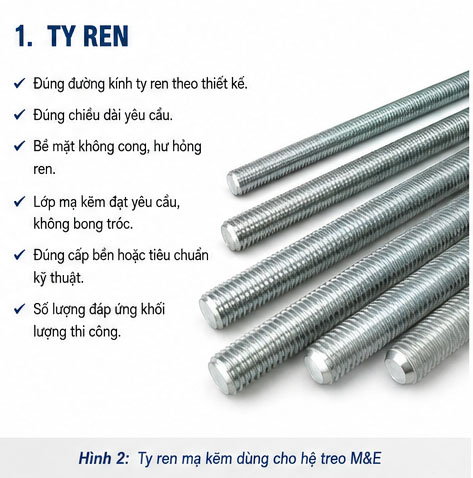

1. Ty Ren – Vật Tư Quan Trọng Của Hệ Treo M&E

Ty ren là một trong những vật tư phổ biến để tạo điểm treo cho hệ thống M&E. Ty ren thường kết hợp với ecu, long đen và thanh Unistrut để tạo thành hệ khung treo.

Những nội dung cần kiểm tra:

Đúng đường kính theo bản vẽ thiết kế.
Đúng chiều dài yêu cầu.
Ren đều, không bị hư hoặc móp.
Ty ren không bị cong, biến dạng.
Lớp mạ kẽm đồng đều, không bong tróc.
Không có dấu hiệu rỉ sét.
Số lượng đáp ứng khối lượng thi công.

Các kích thước ty ren thường được sử dụng gồm M6, M8, M10, M12 và M16, tùy thuộc vào thiết kế và tải trọng của hệ treo.

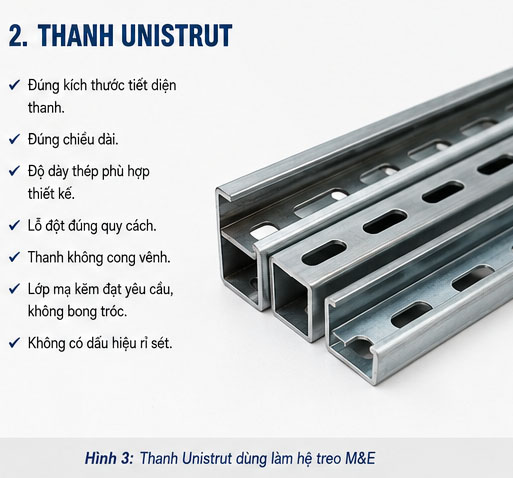

2. Thanh Unistrut – Thanh Chống Dùng Cho Hệ Treo

Thanh Unistrut được sử dụng để chế tạo khung treo, giá đỡ và kết cấu phụ trợ cho hệ thống M&E.

Khi nhận vật tư cần kiểm tra kỹ kích thước và chất lượng thanh.

Những nội dung cần kiểm tra:

Đúng kích thước tiết diện.
Đúng chiều dài.
Độ dày thép phù hợp thiết kế.
Lỗ đột đúng quy cách.
Thanh không bị cong vênh.
Bề mặt mạ kẽm đạt yêu cầu.
Không bị rỉ sét hoặc bong lớp bảo vệ.

Việc lựa chọn thanh Unistrut cần căn cứ vào tải trọng, kích thước hệ thống và khoảng cách giữa các điểm treo.

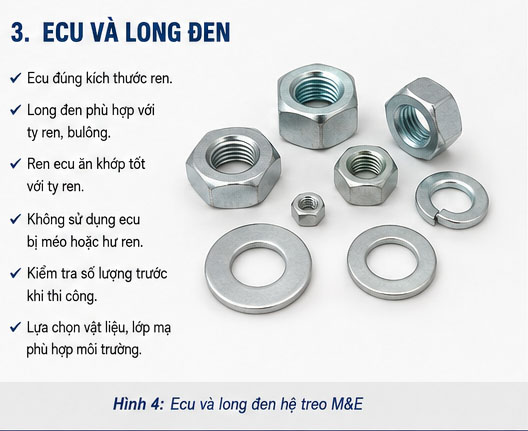

3. Ecu Và Long Đen – Phụ Kiện Liên Kết Ty Ren

Ecu và long đen là các phụ kiện quan trọng trong việc liên kết ty ren với thanh Unistrut và các bộ phận khác của hệ treo.

Những nội dung cần kiểm tra:

Ecu đúng kích thước ren.
Ren ecu ăn khớp tốt với ty ren.
Long đen đúng kích thước.
Long đen không bị cong hoặc biến dạng.
Không sử dụng ecu bị hư ren.
Kiểm tra đầy đủ số lượng.
Lớp mạ phù hợp với môi trường sử dụng.

Việc sử dụng đúng ecu và long đen giúp các mối liên kết chắc chắn và hạn chế tình trạng lỏng trong quá trình vận hành.

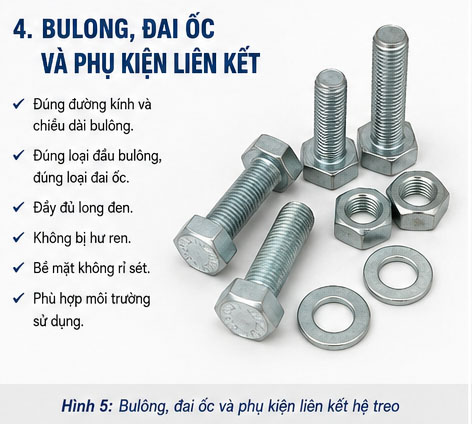

4. Bulông, Đai Ốc Và Phụ Kiện Liên Kết

Ngoài ty ren và thanh Unistrut, hệ treo M&E còn sử dụng nhiều loại bulông, đai ốc và phụ kiện liên kết khác nhau.

Những nội dung cần kiểm tra:

Đúng đường kính bulông.
Đúng chiều dài bulông.
Đúng loại đầu bulông.
Đai ốc phù hợp với bulông.
Đầy đủ long đen.
Ren không bị hư hỏng.
Bề mặt không bị rỉ sét.
Phù hợp với yêu cầu kỹ thuật của công trình.

Đối với các hệ treo chịu tải, cần lựa chọn phụ kiện liên kết phù hợp với thiết kế và yêu cầu chịu lực.

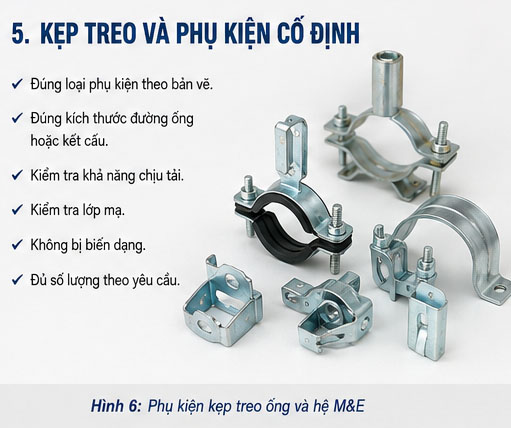

5. Kẹp Treo Và Phụ Kiện Cố Định

Tùy theo hệ thống M&E, công trình có thể sử dụng các loại kẹp ống, kẹp treo, kẹp dầm hoặc phụ kiện cố định chuyên dụng.

Những nội dung cần kiểm tra:

Đúng loại phụ kiện theo bản vẽ.
Đúng kích thước đường ống hoặc kết cấu.
Kiểm tra khả năng chịu tải.
Kiểm tra lớp mạ.
Không bị biến dạng.
Phụ kiện hoạt động và liên kết đúng cách.
Đủ số lượng theo khối lượng thi công.

Kẹp treo cần được lựa chọn phù hợp với đường kính ống, tải trọng và phương án lắp đặt để đảm bảo hệ thống hoạt động ổn định.

6. Kiểm Tra Tổng Thể Hệ Treo M&E Trước Khi Thi Công

Sau khi kiểm tra từng loại vật tư, cần kiểm tra tổng thể để đảm bảo các vật tư có thể kết hợp với nhau đúng theo thiết kế.

Những nội dung cần kiểm tra:

Ty ren đúng kích thước.
Thanh Unistrut đúng quy cách.
Ecu và long đen đồng bộ với ty ren.
Bulông và đai ốc đúng kích thước.
Kẹp treo đúng loại.
Đủ số lượng vật tư.
Vật tư không bị cong, méo hoặc rỉ sét.
Lớp mạ đạt yêu cầu.
Đối chiếu với bản vẽ và BOQ.
Phân loại vật tư theo từng khu vực thi công.

Đặc biệt, cần đối chiếu vật tư thực tế với shop drawing, bản vẽ M&E và bảng BOQ trước khi đưa vào lắp đặt.

Checklist Nhanh Vật Tư Hệ Treo M&E

Vật tư	Nội dung cần kiểm tra
Ty ren	Đường kính, chiều dài, ren, lớp mạ
Thanh Unistrut	Kích thước, độ dày, chiều dài, độ thẳng
Ecu	Kích thước ren, tình trạng ren
Long đen	Kích thước, độ phẳng, số lượng
Bulông	Đường kính, chiều dài, ren
Đai ốc	Đúng loại, đúng kích thước
Kẹp treo	Chủng loại, kích thước, khả năng chịu tải
Phụ kiện liên kết	Đúng thiết kế và đủ số lượng

Những Lỗi Thường Gặp Khi Không Kiểm Tra Vật Tư

Nếu không kiểm tra vật tư trước khi thi công, công trường có thể phát sinh:

Thiếu ty ren hoặc ecu khi lắp đặt.
Thanh Unistrut không đúng kích thước.
Bulông và đai ốc không đồng bộ.
Kẹp treo không phù hợp với đường ống.
Vật tư bị rỉ sét hoặc biến dạng.
Phải thay đổi vật tư ngay tại công trường.
Làm chậm tiến độ thi công và nghiệm thu.

Vì vậy, kiểm tra vật tư ngay từ đầu là bước cần thiết để chủ động tiến độ, kiểm soát chất lượng và hạn chế phát sinh chi phí.

ZenComex – Vật Tư Hệ Treo M&E

Công Ty Cổ Phần Kỹ Thuật Sản Xuất Và Xuất Nhập Khẩu ZenComex (ZCE) cung cấp và sản xuất các sản phẩm phục vụ hệ thống M&E như ty ren, thanh Unistrut, ecu, long đen, bulông, đai ốc và phụ kiện hệ treo.

Với định hướng tập trung vào sản xuất cốt lõi và kỹ thuật tự động hóa, ZenComex hướng đến việc cung cấp vật tư đáp ứng yêu cầu kỹ thuật và nhu cầu thực tế của các công trình cơ điện.

Khi lựa chọn vật tư hệ treo, khách hàng nên xác định rõ tải trọng, kích thước, môi trường sử dụng và yêu cầu kỹ thuật của công trình để lựa chọn sản phẩm phù hợp.

Kết Luận

Kiểm tra vật tư trước khi thi công giúp công trình M&E hạn chế thiếu hụt, sai chủng loại và các vấn đề phát sinh trong quá trình lắp đặt.

Một checklist cơ bản cần tập trung vào ty ren, thanh Unistrut, ecu, long đen, bulông, đai ốc, kẹp treo và các phụ kiện liên kết.

Chuẩn bị vật tư đầy đủ và đúng quy cách ngay từ đầu sẽ giúp quá trình thi công chủ động, an toàn và hiệu quả hơn.
