Cách Lắp Thanh Chống Unistrut Với Ty Ren Cho Hệ Treo M&E

Trong hệ thống cơ điện M&E, thanh chống Unistrut kết hợp ty ren là giải pháp phổ biến để tạo giá treo cho thang máng cáp, đường ống, hệ thống HVAC, PCCC và các đường ống kỹ thuật.

Việc lắp đặt đúng kỹ thuật giúp hệ treo chắc chắn, dễ căn chỉnh cao độ và thuận tiện cho công tác bảo trì sau này.

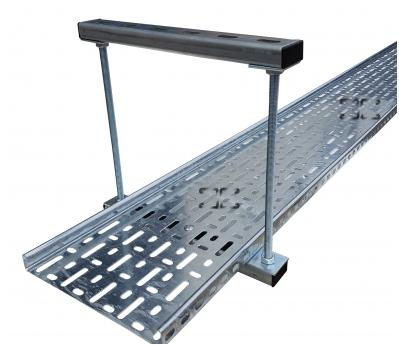

Ảnh tổng thể thanh Unistrut kết hợp ty ren tạo hệ treo M&E.

1. Thanh chống Unistrut là gì?

Thanh chống Unistrut còn được gọi là thanh C, thanh chống đa năng hoặc thanh Unistrut. Sản phẩm thường được sử dụng để chế tạo các bộ giá đỡ trong hệ thống cơ điện.

Khi kết hợp với ty ren, ecu, long đen, channel nut và các phụ kiện liên kết, thanh Unistrut có thể tạo thành nhiều dạng giá treo khác nhau.

Ứng dụng phổ biến:

• Treo thang máng cáp.
• Treo đường ống M&E.
• Treo ống HVAC.
• Treo đường ống PCCC.
• Giá đỡ hệ thống điện.
• Giá đỡ thiết bị và đường ống trong nhà xưởng.

2. Cấu tạo bộ treo Unistrut với ty ren

Một bộ treo cơ bản thường gồm:

• Thanh Unistrut.
• Ty ren.
• Ecu.
• Long đen.
• Channel Nut/đai ốc lò xo.
• Bản mã hoặc phụ kiện liên kết.
• Tắc kê hoặc phụ kiện liên kết với kết cấu.

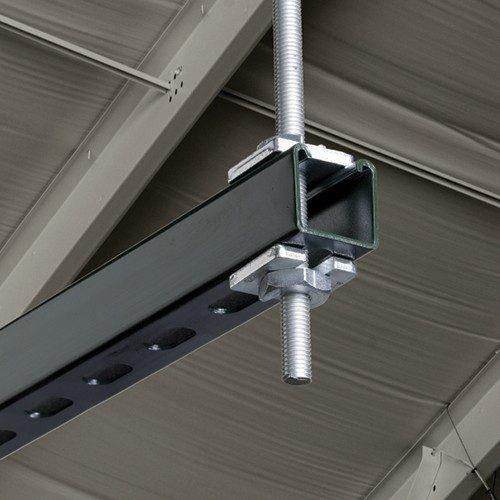

Ảnh minh họa các thành phần của bộ treo: thanh Unistrut, ty ren, ecu, long đen và channel nut.

3. Hướng dẫn lắp thanh Unistrut với ty ren

Bước 1: Xác định vị trí treo

Trước tiên cần xác định vị trí các điểm treo trên trần hoặc kết cấu chịu lực.

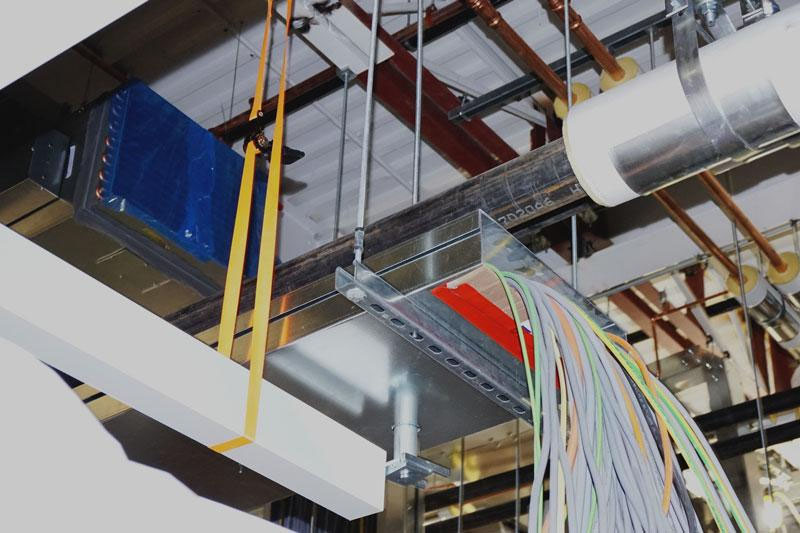

Đối với giá treo dạng hình thang, thông thường sử dụng hai ty ren đứng ở hai bên thanh Unistrut.

Khoảng cách giữa các điểm treo cần được xác định theo thiết kế và tải trọng thực tế của hệ thống.

Bước 2: Lắp điểm neo ty ren

Ty ren có thể được liên kết với:

• Trần bê tông bằng tắc kê hoặc hệ neo phù hợp.
• Dầm thép bằng beam clamp.
• Kết cấu thép.
• Các kết cấu chịu lực được thiết kế cho hệ treo.

Điểm neo phải đảm bảo khả năng chịu tải của hệ thống và phù hợp với kết cấu công trình.

Bước 3: Lắp ty ren

Cắt ty ren theo chiều dài cần thiết.

Sau đó cố định ty ren vào điểm neo và sử dụng ecu, long đen để điều chỉnh chiều cao.

Nên để một phần ty ren dư để thuận tiện cho việc căn chỉnh trong quá trình lắp đặt.

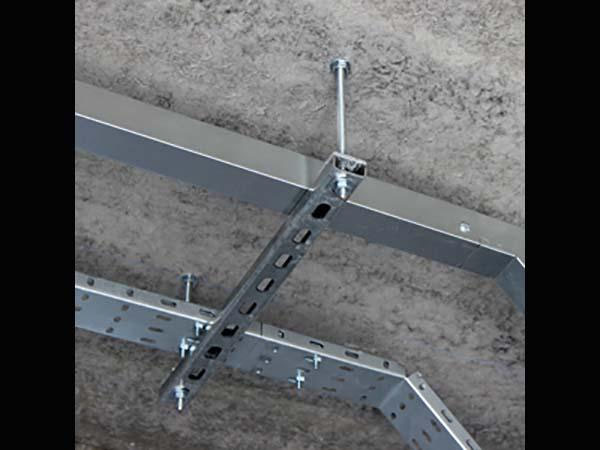

Ảnh cận cảnh ty ren được liên kết với kết cấu phía trên.

Bước 4: Lắp thanh Unistrut

Đưa thanh Unistrut vào vị trí giữa hai ty ren.

Ty ren có thể được liên kết với thanh Unistrut bằng ecu và long đen hoặc sử dụng channel nut tùy theo phương án thiết kế.

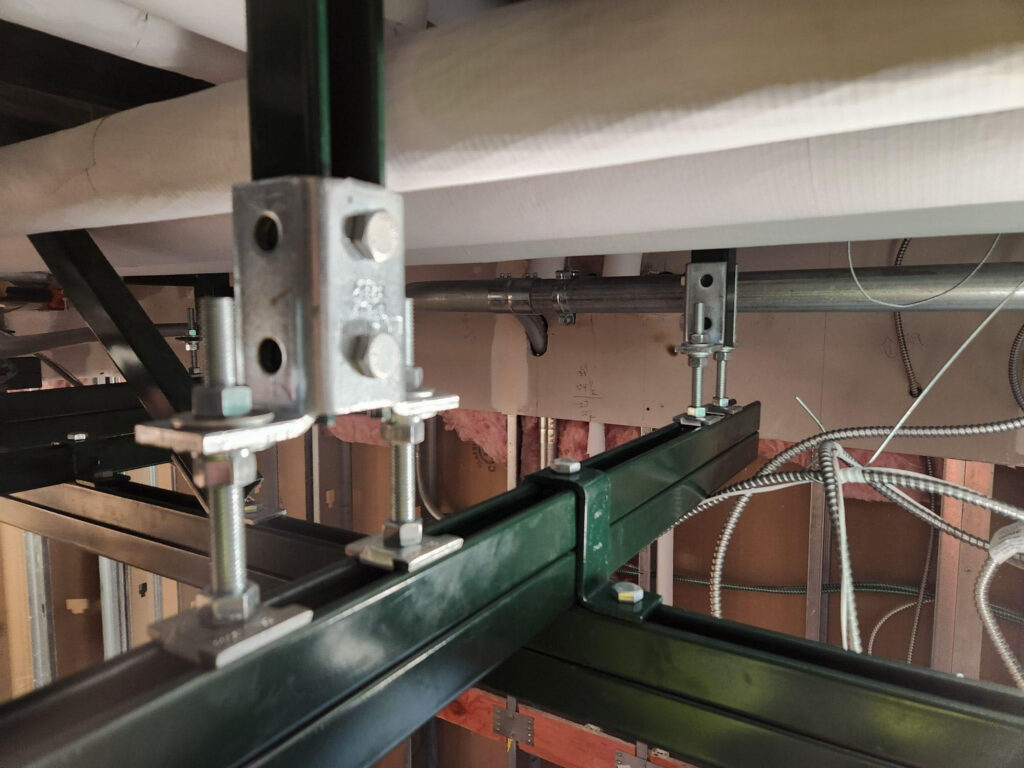

Ảnh minh họa hoàn chỉnh cấu tạo: trần → ty ren → ecu/long đen → thanh Unistrut → hệ thống M&E.

4. Hai phương án liên kết Unistrut với ty ren

Phương án 1: Ty ren xuyên qua thanh Unistrut

Ty ren được đưa xuyên qua thanh Unistrut và cố định bằng ecu, long đen.

Ưu điểm của phương án này là có thể điều chỉnh cao độ thanh Unistrut bằng cách xoay ecu trên ty ren.

Phương pháp này thường được sử dụng khi cần điều chỉnh cao độ trong quá trình thi công.

Phương án 2: Sử dụng Channel Nut

Channel Nut được đưa vào bên trong thanh Unistrut và liên kết với ty ren.

Khi siết chặt, đai ốc khóa vào mép trong của thanh Unistrut, tạo thành liên kết chắc chắn.

5. Căn chỉnh cao độ thanh Unistrut

Sau khi lắp đặt, tiến hành điều chỉnh ecu để đưa thanh Unistrut về đúng cao độ.

Cần kiểm tra:

• Thanh Unistrut có nằm ngang hay không.
• Hai đầu thanh có cùng cao độ không.
• Khoảng cách từ trần đến thanh đỡ.
• Vị trí của thang máng cáp hoặc đường ống.
• Khoảng cách với các hệ thống M&E khác.
• Khả năng bảo trì sau khi hoàn thiện.

Việc căn chỉnh chính xác giúp hệ thống có tính thẩm mỹ cao và hạn chế phát sinh trong quá trình lắp đặt.

6. Lắp thang máng cáp hoặc đường ống lên Unistrut

Sau khi thanh Unistrut được cố định và cân chỉnh, tiến hành lắp thang máng cáp, đường ống hoặc các hệ thống M&E lên giá đỡ.

Cấu tạo cơ bản:

Trần/kết cấu → Ty ren → Thanh Unistrut → Phụ kiện đỡ → Thang máng cáp/đường ống

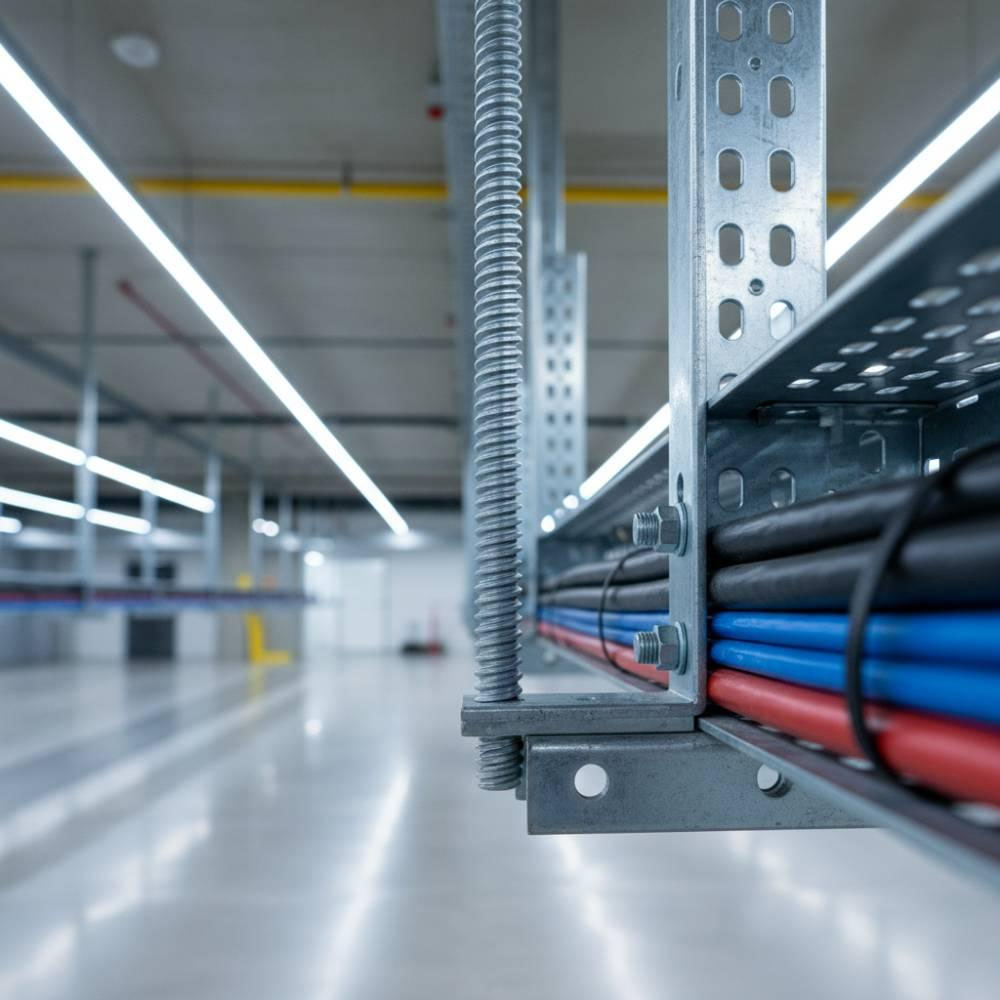

Ảnh thực tế hệ treo hoàn thiện sử dụng thanh Unistrut và ty ren đỡ thang máng cáp hoặc đường ống M&E.

7. Lưu ý khi thi công hệ treo Unistrut

Chọn đúng kích thước ty ren

Ty ren M8, M10, M12, M16 có khả năng chịu tải khác nhau. Không nên lựa chọn chỉ dựa trên kích thước thông dụng mà cần căn cứ vào tải trọng và thiết kế.

Kiểm tra thanh Unistrut

Cần kiểm tra chiều dày, kích thước tiết diện, chiều dài nhịp và tải trọng tác dụng lên thanh.

Kiểm tra điểm neo

Điểm neo ty ren phải liên kết với kết cấu chịu lực phù hợp.

Sử dụng đúng phụ kiện

Ecu, long đen, channel nut và các phụ kiện liên kết phải phù hợp với thanh Unistrut và tải trọng của hệ thống.

Kiểm tra môi trường làm việc

Với môi trường ẩm, ngoài trời hoặc có tính ăn mòn, cần lựa chọn vật liệu và lớp bảo vệ bề mặt phù hợp.

8. Ưu điểm của hệ treo Unistrut + Ty Ren

Hệ treo Unistrut kết hợp ty ren có nhiều ưu điểm:

• Thi công tương đối nhanh.
• Dễ điều chỉnh cao độ.
• Linh hoạt khi thay đổi vị trí giá đỡ.
• Có nhiều loại phụ kiện đồng bộ.
• Phù hợp với nhiều hệ thống M&E.
• Dễ tháo lắp và bảo trì.
• Có thể sử dụng cho nhiều dạng công trình.

9. Thanh Unistrut và phụ kiện M&E ZENCOMEX

ZENCOMEX (ZCE) cung cấp các sản phẩm phục vụ thi công hệ thống cơ điện M&E như:

• Thanh chống Unistrut.
• Ty ren.
• Ecu.
• Long đen.
• Channel Nut/đai ốc lò xo.
• Bản mã và phụ kiện Unistrut.
• Giá treo thang máng cáp.
• Vật tư liên kết M&E.
• Phụ kiện cơ khí phục vụ công trình.

Sản phẩm có thể được cung cấp theo yêu cầu về kích thước, chiều dài, vật liệu và lớp xử lý bề mặt tùy theo nhu cầu của từng dự án.

ZENCOMEX hướng đến cung cấp vật tư cho các công trình nhà xưởng, nhà máy, tòa nhà, hệ thống M&E, HVAC, PCCC và cơ điện công nghiệp.

10. Kết luận

Thanh Unistrut kết hợp ty ren là giải pháp phổ biến để tạo hệ giá treo cho các hệ thống M&E. Việc lựa chọn đúng thanh chống, ty ren, ecu, long đen và phụ kiện giúp hệ thống dễ thi công, điều chỉnh và bảo trì.

Đối với hệ thống chịu tải lớn hoặc yêu cầu kỹ thuật đặc biệt, cần căn cứ vào bản vẽ thiết kế, tải trọng và yêu cầu kỹ thuật của công trình để lựa chọn phương án phù hợp.
