Những Lỗi Thường Gặp Khi Thi Công Thang Máng Cáp Và Cách Khắc Phục
Thang máng cáp là một trong những hạng mục quan trọng của hệ thống M&E, có nhiệm vụ nâng đỡ, bảo vệ và định tuyến cáp điện trong công trình. Tuy nhiên, trong quá trình thi công thực tế, chỉ một số sai sót nhỏ về cao độ, giá đỡ, liên kết hoặc tiếp địa cũng có thể làm ảnh hưởng đến độ an toàn, tính thẩm mỹ và khả năng nghiệm thu của toàn bộ hệ thống.
Đặc biệt, các lỗi như máng bị võng, tuyến máng không thẳng, khoảng cách giá treo không phù hợp, lắp sai phụ kiện, bulông quay vào lòng máng hoặc bỏ quên tiếp địa thường phát sinh khi thi công gấp hoặc không kiểm tra theo từng công đoạn.
Trong bài viết này, ZENCOMEX – ZCE tổng hợp những lỗi thi công thang máng cáp thường gặp và hướng khắc phục để nhà thầu M&E có thể kiểm tra ngay tại công trường.

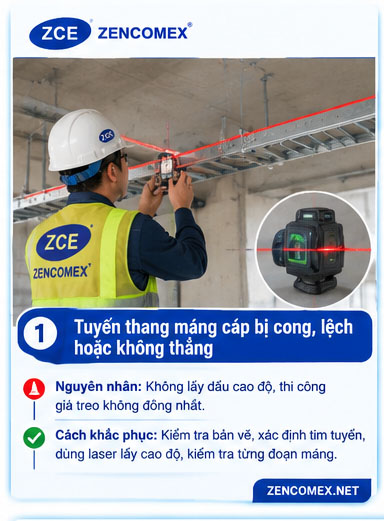

1. Tuyến thang máng cáp bị cong, lệch hoặc không thẳng
Lỗi thường gặp
Sau khi lắp đặt, tuyến máng không chạy thẳng theo bản vẽ mà xuất hiện tình trạng:
- Lệch tim tuyến.
- Cao độ giữa các đoạn không đồng đều.
- Máng bị nghiêng sang một bên.
- Các đoạn nối không thẳng hàng.
- Tuyến máng bị lệch do hệ giá đỡ lắp sai vị trí.
Nguyên nhân
Nguyên nhân chủ yếu là không lấy dấu cao độ trước khi lắp đặt hoặc thi công giá treo không đồng nhất.
Cách khắc phục
Trước khi lắp đặt cần:
- Kiểm tra bản vẽ Shop Drawing.
- Xác định tim tuyến và cao độ.
- Dùng laser hoặc máy cân bằng để lấy cao độ.
- Kiểm tra từng đoạn máng sau khi lắp.
- Không cố định toàn bộ tuyến trước khi căn chỉnh hoàn chỉnh.

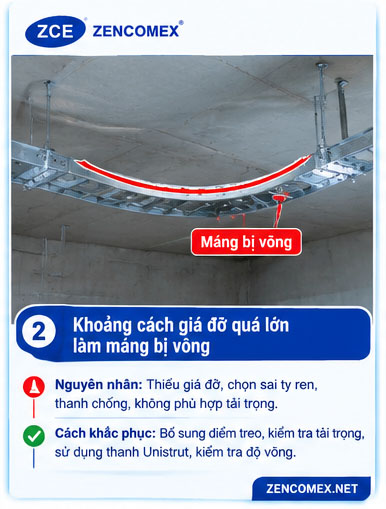

2. Khoảng cách giá đỡ quá lớn làm máng bị võng
Đây là một trong những lỗi phổ biến nhất khi thi công thang máng cáp.
Khi khoảng cách giữa các điểm treo quá lớn hoặc lựa chọn ty ren, thanh chống và giá đỡ không phù hợp với tải trọng thực tế, máng có thể bị võng giữa nhịp.
Khoảng cách giá đỡ phải được xác định theo thiết kế, tải trọng cáp, loại máng và yêu cầu của dự án; không nên áp dụng một khoảng cách cố định cho mọi công trình. Một số hướng dẫn thực tế thường sử dụng khoảng 1,2–1,5 m trong các cấu hình phổ biến, nhưng cần kiểm tra lại theo thiết kế cụ thể.
Cách khắc phục
- Bổ sung thêm điểm treo.
- Kiểm tra lại kích thước và độ dày máng.
- Kiểm tra tải trọng cáp thực tế.
- Sử dụng thanh Unistrut hoặc kết cấu gia cường khi cần.
- Kiểm tra độ võng trước khi kéo cáp.

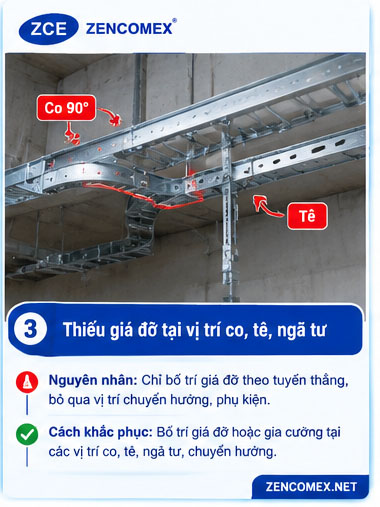

3. Thiếu giá đỡ tại vị trí co, tê, ngã tư
Các vị trí Co 90°, Tê, Ngã tư, Co lên, Co xuống và chuyển hướng thường chịu tải trọng tập trung lớn hơn đoạn thẳng.
Nếu chỉ bố trí giá đỡ theo tuyến thẳng mà bỏ qua các vị trí chuyển hướng, phụ kiện rất dễ bị xệ hoặc lệch.
Cách khắc phục
Cần kiểm tra riêng từng vị trí phụ kiện:
- Co ngang.
- Co đứng.
- Tê.
- Ngã tư.
- Nối giảm.
- Vị trí chuyển hướng.
- Vị trí giao với hệ thống khác.
Bổ sung giá đỡ hoặc gia cường tại vị trí cần thiết để bảo đảm phụ kiện không bị xoắn, võng hoặc lệch tuyến.

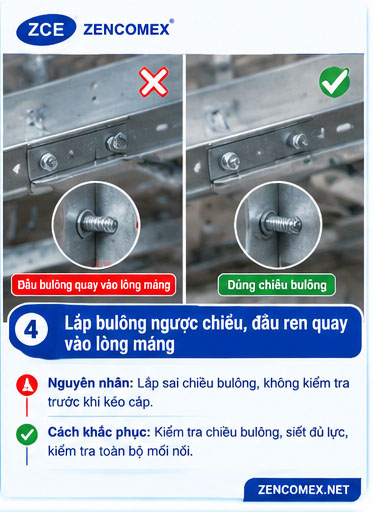

4. Lắp bulông ngược chiều, đầu ren quay vào lòng máng
Đây là lỗi nhỏ nhưng có thể gây hậu quả lớn.
Nếu đầu bulông hoặc phần ren nhô vào bên trong lòng máng, khi kéo cáp có thể tạo ra điểm cọ xát làm trầy xước lớp vỏ cáp.
ZENCOMEX cũng lưu ý đây là một trong những sai sót cần kiểm tra trước khi nghiệm thu hệ thống.
Cách khắc phục
Sau khi lắp bản nối:
- Kiểm tra chiều bulông.
- Đảm bảo phần nhô nguy hiểm không nằm trong vùng tiếp xúc với cáp.
- Siết đủ lực.
- Kiểm tra toàn bộ mối nối trước khi kéo cáp.

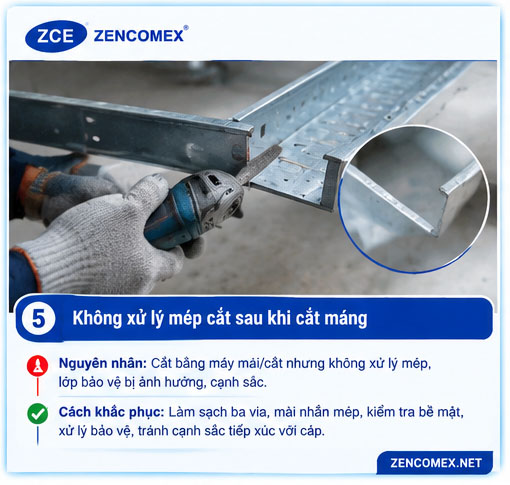

5. Không xử lý mép cắt sau khi cắt máng tại công trường
Khi thi công thực tế, nhiều trường hợp phải cắt máng để điều chỉnh kích thước.
Nếu cắt bằng máy mài hoặc máy cắt mà không xử lý lại phần mép cắt, lớp bảo vệ bề mặt có thể bị ảnh hưởng và mép kim loại còn sắc.
Cách khắc phục
Sau khi cắt cần:
- Làm sạch ba via.
- Mài nhẵn mép cắt.
- Kiểm tra lại bề mặt.
- Xử lý bảo vệ phù hợp với loại vật liệu và lớp phủ.
- Không để cạnh sắc tiếp xúc trực tiếp với cáp.
Đối với hệ thống mạ kẽm, việc xử lý bảo vệ khu vực cắt là đặc biệt quan trọng để hạn chế nguy cơ ăn mòn tại vị trí gia công.

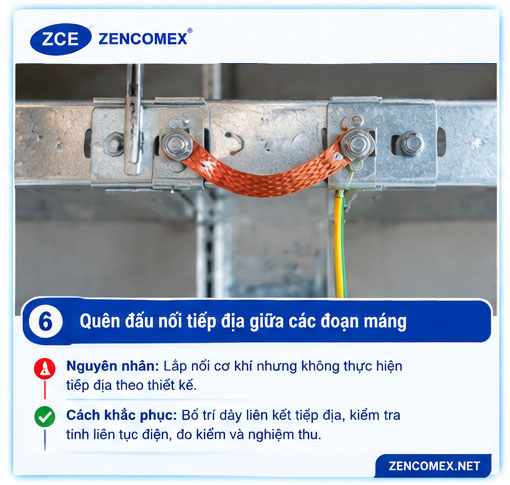

6. Quên đấu nối tiếp địa giữa các đoạn máng
Đối với hệ thống thang máng cáp bằng kim loại, việc liên kết điện và tiếp địa cần được thực hiện theo thiết kế và yêu cầu kỹ thuật của dự án.
Một lỗi thường gặp là các đoạn máng được lắp nối cơ khí nhưng không thực hiện bonding/tiếp địa theo yêu cầu.
Cách khắc phục
- Kiểm tra yêu cầu tiếp địa trong hồ sơ thiết kế.
- Bố trí dây liên kết tiếp địa tại các vị trí cần thiết.
- Kiểm tra tính liên tục điện của tuyến.
- Đo kiểm sau khi hoàn thành.
- Lập biên bản nghiệm thu theo yêu cầu dự án.
Việc kiểm tra liên tục điện giữa các đoạn máng là một nội dung được đề cập trong quy trình nghiệm thu hệ thống.
7. Lắp sai phụ kiện chuyển hướng
Một số công trình gặp tình trạng:
- Co ngang lắp sai hướng.
- Co lên/xuống không đúng cao độ.
- Tê không đúng hướng tuyến.
- Nối giảm không phù hợp kích thước.
- Phụ kiện chế tạo không đúng bản vẽ.
Điều này khiến tuyến cáp khó thi công và làm mất tính thẩm mỹ của hệ thống.
Cách khắc phục
Trước khi lắp phụ kiện cần đối chiếu:
Bản vẽ → kích thước → hướng tuyến → cao độ → phụ kiện thực tế.
Đặc biệt cần kiểm tra các vị trí giao cắt với:
- Ống nước.
- Ống gió.
- Ống PCCC.
- Đường ống HVAC.
- Kết cấu dầm, cột.
- Các tuyến M&E khác.
8. Thi công không đúng kích thước thiết kế
Một số trường hợp thay đổi kích thước máng ngay tại công trường mà không kiểm tra lại bản vẽ.
Ví dụ:
- Thiết kế máng 300 mm nhưng sử dụng 200 mm.
- Chiều cao máng không đủ cho lượng cáp.
- Thay đổi tuyến nhưng không cập nhật Shop Drawing.
- Sử dụng sai độ dày vật liệu.
Cách khắc phục
Trước khi lắp đặt phải kiểm tra:
- Chiều rộng.
- Chiều cao.
- Chiều dài.
- Độ dày.
- Vật liệu.
- Lớp xử lý bề mặt.
- Loại phụ kiện.
- Tải trọng thiết kế.
Việc lựa chọn thang, máng hoặc khay cáp cần dựa trên loại cáp, tải trọng, môi trường và yêu cầu kỹ thuật của công trình.
9. Để cáp quá đầy trong máng
Sau khi kéo cáp, một số tuyến bị quá tải do số lượng cáp thực tế nhiều hơn dự kiến.
Điều này gây khó khăn cho:
- Tản nhiệt.
- Bảo trì.
- Bổ sung cáp.
- Phân loại hệ thống.
- Kiểm tra và xử lý sự cố.
Cách khắc phục
Ngay từ giai đoạn thiết kế cần tính toán diện tích cáp và lựa chọn kích thước máng phù hợp.
Khi số lượng cáp thực tế vượt quá thiết kế, cần đánh giá lại:
Kích thước máng + tải trọng + khả năng chịu lực + phương án mở rộng tuyến.
Không nên cố nhồi thêm cáp vào một tuyến máng đã quá tải.
10. Không phân loại và sắp xếp cáp trong máng
Một hệ thống thang máng cáp có thể chứa nhiều loại cáp khác nhau:
- Cáp động lực.
- Cáp điều khiển.
- Cáp tín hiệu.
- Cáp mạng.
- Cáp viễn thông.
Nếu bố trí không hợp lý sẽ gây khó khăn khi vận hành và bảo trì.
Cách khắc phục
Cần thực hiện phân tuyến theo thiết kế M&E và yêu cầu kỹ thuật của dự án.
Nên:
- Phân loại cáp.
- Bố trí tuyến phù hợp.
- Không để cáp chồng chéo tùy tiện.
- Dùng dây đai/kẹp phù hợp để cố định khi cần.
- Đánh dấu nhận diện từng tuyến.
11. Không kiểm tra hệ thống trước khi kéo cáp
Một sai lầm thường gặp là vừa lắp máng xong đã tiến hành kéo cáp ngay.
Điều này có thể khiến các lỗi cơ khí bị che khuất và rất khó sửa chữa sau đó.
Cần kiểm tra trước khi kéo cáp

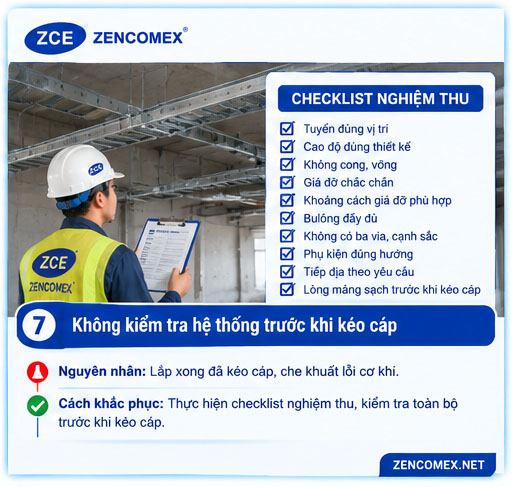

Checklist nghiệm thu thang máng cáp:
☑ Tuyến máng đúng vị trí theo bản vẽ.
☑ Cao độ đúng thiết kế.
☑ Máng không cong, võng.
☑ Giá đỡ được cố định chắc chắn.
☑ Khoảng cách giá đỡ phù hợp thiết kế.
☑ Các mối nối đầy đủ bulông.
☑ Bulông không gây cản trở trong lòng máng.
☑ Không còn ba via hoặc cạnh sắc.
☑ Phụ kiện Co, Tê, Ngã tư đúng hướng.
☑ Lớp sơn/mạ không bị hư hỏng nghiêm trọng.
☑ Tiếp địa/bonding được thực hiện theo yêu cầu.
☑ Lòng máng sạch trước khi kéo cáp.
12. Quy trình khắc phục lỗi thi công thang máng cáp
Khi phát hiện lỗi tại công trường, không nên chỉ sửa từng điểm riêng lẻ mà cần xác định nguyên nhân để tránh lỗi lặp lại.
Bước 1: Xác định lỗi
Ghi nhận vị trí, loại lỗi và mức độ ảnh hưởng.
Bước 2: Đối chiếu bản vẽ
Kiểm tra Shop Drawing và yêu cầu kỹ thuật.
Bước 3: Xác định nguyên nhân
Ví dụ:
Máng võng → kiểm tra giá đỡ → kiểm tra tải trọng → kiểm tra độ dày máng.
Bước 4: Đưa ra phương án xử lý
Có thể:
- Bổ sung giá đỡ.
- Thay phụ kiện.
- Căn chỉnh cao độ.
- Thay đoạn máng.
- Gia cường kết cấu.
- Xử lý lại bề mặt.
Bước 5: Kiểm tra lại
Sau khi sửa phải nghiệm thu lại vị trí đã khắc phục trước khi chuyển sang công đoạn tiếp theo.
Kết luận
Thi công thang máng cáp đúng kỹ thuật không chỉ là lắp các đoạn máng lên giá đỡ mà còn bao gồm việc kiểm soát cao độ, tuyến đi, khoảng cách giá đỡ, mối nối, phụ kiện, bề mặt, tải trọng và hệ thống tiếp địa.
Những lỗi tưởng như nhỏ như máng bị võng, lắp ngược bulông, thiếu giá đỡ tại co – tê, mép cắt có ba via hoặc quên liên kết tiếp địa đều có thể ảnh hưởng đến chất lượng và quá trình nghiệm thu công trình.
Vì vậy, nhà thầu M&E nên thực hiện kiểm tra theo từng công đoạn thay vì chờ đến khi hoàn thành toàn bộ tuyến mới nghiệm thu.
ZENCOMEX – ZCE cung cấp và sản xuất các sản phẩm thang cáp, máng cáp, khay cáp và phụ kiện M&E theo yêu cầu kỹ thuật của từng dự án, hỗ trợ nhà thầu lựa chọn quy cách, kích thước, vật liệu và phương án phù hợp.
