PHỤ KIỆN THANG MÁNG CÁP GỒM NHỮNG GÌ? CO, TÊ, GIẢM VÀ CÁCH CHỌN CHO HỆ THỐNG M&E

Trong hệ thống điện công nghiệp và cơ điện M&E, thang máng cáp có nhiệm vụ nâng đỡ, sắp xếp và bảo vệ hệ thống dây dẫn. Tuy nhiên, để tuyến thang máng cáp có thể chuyển hướng, thay đổi cao độ, phân nhánh hoặc thay đổi kích thước, cần sử dụng đồng bộ các phụ kiện thang máng cáp.

Các phụ kiện phổ biến gồm co ngang, co lên, co xuống, tê, chữ thập, giảm giữa, giảm trái, giảm phải và phụ kiện liên kết.

ZENCOMEX (ZCE) sản xuất và cung cấp hệ thống thang máng cáp cùng phụ kiện phục vụ nhà máy, công trình công nghiệp và các dự án cơ điện M&E.

https://images.openai.com/static-rsc-4/dvTQ52ODHQCfIJPHGzXoiZh8CrSNpIhJHp8bZDvNnjP6d9UO0QEXH6qQcfhJkbkQRckit6IuYyGTlCyPagbJ4WZPY-Q-1gDinw5aYtN0qCYdJ2YWQwuAD9g7WeIBwdWVSHs7vDUK1QAID2YypTKXjCSNEAQ7zj59HspqVPjVt6XuDw1Su0ap4VagWoDdC4dw?purpose=fullsize

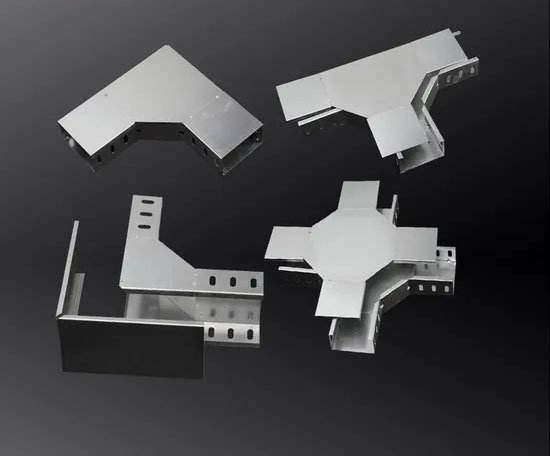

Phụ Kiện Thang Máng Cáp | Các Loại Co, Tê, Giảm – ZENCOMEX
Các dạng phụ kiện chuyển hướng, phân nhánh và thay đổi kích thước trong hệ thống thang máng cáp.

Phụ Kiện Thang Máng Cáp Là Gì?

Phụ kiện thang máng cáp là các chi tiết được lắp tại những vị trí mà tuyến thang hoặc máng cáp cần chuyển hướng, phân nhánh, thay đổi cao độ hoặc thay đổi kích thước.

Nếu thang máng cáp thẳng tạo thành tuyến dẫn chính thì phụ kiện giúp toàn bộ hệ thống có thể đi theo kết cấu thực tế của công trình.

Việc lựa chọn đúng phụ kiện giúp:

  • Tuyến cáp được bố trí khoa học và gọn gàng.
  • Hạn chế việc uốn cáp không phù hợp tại vị trí chuyển hướng.
  • Tạo liên kết đồng bộ giữa các đoạn thang máng cáp.
  • Thuận tiện khi thi công, kiểm tra và bảo trì.
  • Tăng tính thẩm mỹ cho hệ thống M&E.

Các Loại Phụ Kiện Thang Máng Cáp Phổ Biến

1. Co Ngang Thang Máng Cáp

Co ngang được sử dụng khi tuyến thang máng cáp cần thay đổi hướng trên cùng một mặt phẳng.

Đây là phụ kiện rất thường gặp tại nhà xưởng, tầng kỹ thuật, trung tâm thương mại và các khu vực có nhiều tuyến kỹ thuật giao nhau.

Tùy thiết kế, kích thước co ngang có thể được sản xuất đồng bộ với kích thước của tuyến thang hoặc máng cáp chính.

2. Co Lên Thang Máng Cáp

Co lên được sử dụng khi tuyến cáp cần chuyển từ cao độ thấp lên cao.

ZENCOMEX hiện có sản phẩm co lên thang cáp với nhiều lựa chọn vật liệu và xử lý bề mặt như tôn mạ kẽm, sơn tĩnh điện hoặc mạ kẽm nhúng nóng.

Ứng dụng thường gặp:

  • Chuyển tuyến cáp lên tầng.
  • Vượt kết cấu hoặc thiết bị.
  • Đi từ tường lên trần.
  • Thay đổi cao độ tuyến thang cáp.

3. Co Xuống Thang Máng Cáp

Ngược lại với co lên, co xuống giúp tuyến máng cáp chuyển hướng từ vị trí cao xuống vị trí thấp.

Phụ kiện này thường được sử dụng tại trục kỹ thuật, tầng hầm, nhà máy và những vị trí tuyến điện cần thay đổi cao độ.

Phụ Kiện Thang Máng Cáp | Các Loại Co, Tê, Giảm – ZENCOMEX
Co, tê, chữ thập và các phụ kiện chuyển hướng của hệ thống cable tray.

4. Tê Thang Máng Cáp

Tê thang máng cáp được sử dụng khi một tuyến cáp chính cần chia thành hai hướng khác nhau.

Nhìn từ trên xuống, phụ kiện có hình dạng gần giống chữ T.

Tê đặc biệt hữu ích trong các hệ thống điện có nhiều nhánh cấp nguồn cho từng khu vực của nhà máy hoặc công trình.

5. Chữ Thập Thang Máng Cáp

Chữ thập được sử dụng tại vị trí cần phân chia tuyến cáp theo nhiều hướng.

Loại phụ kiện này thường xuất hiện tại những hệ thống M&E phức tạp, nơi nhiều tuyến điện cần được bố trí và phân phối từ một khu vực trung tâm.

6. Giảm Giữa Máng Cáp

Khi cần kết nối hai đoạn máng cáp có chiều rộng khác nhau nhưng vẫn giữ cùng trục tâm, có thể sử dụng giảm giữa máng cáp.

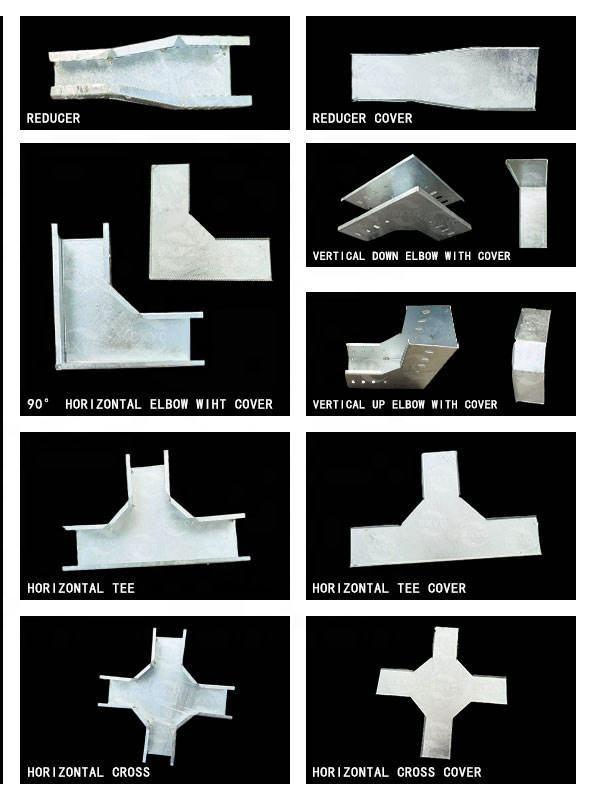

Phụ Kiện Thang Máng Cáp | Các Loại Co, Tê, Giảm – ZENCOMEX
Hình minh họa: Phụ kiện giảm kích thước dùng để kết nối các tuyến cable tray có chiều rộng khác nhau.

7. Giảm Trái Và Giảm Phải Máng Cáp

Không phải công trình nào cũng có thể giảm kích thước máng cáp cân đối về hai phía.

Trong trường hợp tuyến máng cần giữ cố định một cạnh, kỹ sư có thể lựa chọn:

Giảm trái: thu nhỏ tuyến máng về một phía.

Giảm phải: thu nhỏ theo hướng ngược lại.

Việc lựa chọn đúng loại giảm giúp tuyến máng cáp bám sát thiết kế và hạn chế phải chỉnh sửa tại công trường.

8. Bản Nối Và Phụ Kiện Liên Kết

Ngoài các phụ kiện tạo hình, hệ thống còn cần các chi tiết liên kết như:

  • Bản nối.
  • Bu lông – đai ốc.
  • Long đền.
  • Giá đỡ.
  • Thanh ren.
  • Thanh chống đa năng.
  • Các phụ kiện treo đỡ M&E.

Những chi tiết này tạo thành một hệ thống liên kết hoàn chỉnh giữa thang máng cáp và kết cấu công trình.

Vật Liệu Sản Xuất Phụ Kiện Thang Máng Cáp

Tùy môi trường và yêu cầu kỹ thuật của dự án, phụ kiện thang máng cáp ZENCOMEX có thể được lựa chọn theo hệ vật liệu và bề mặt phù hợp với tuyến thang máng cáp.

Các lựa chọn thường gặp gồm:

Tôn mạ kẽm: phù hợp nhiều công trình trong nhà, có tính kinh tế cao.

Sơn tĩnh điện: bề mặt đẹp, có thể lựa chọn màu sắc theo yêu cầu của công trình.

Mạ kẽm nhúng nóng: phù hợp hơn với môi trường cần khả năng chống ăn mòn cao.

Inox: được sử dụng cho những môi trường có yêu cầu cao về độ bền và khả năng chống ăn mòn.

ZENCOMEX hiện công bố các lựa chọn hoàn thiện như sơn tĩnh điện, mạ kẽm điện phân và mạ kẽm nhúng nóng cho một số dòng phụ kiện thang máng cáp.

Cách Chọn Phụ Kiện Thang Máng Cáp Phù Hợp

Khi đặt hàng, không nên chỉ cung cấp tên phụ kiện. Để sản phẩm khớp với tuyến thang máng cáp thực tế, cần xác định rõ:

1. Chiều rộng: W – Width
2. Chiều cao: H – Height
3. Độ dày vật liệu: T – Thickness
4. Loại vật liệu
5. Phương pháp xử lý bề mặt
6. Hướng chuyển tuyến
7. Kích thước đầu vào và đầu ra đối với phụ kiện giảm

Đối với dự án có yêu cầu đặc biệt, nên cung cấp bản vẽ kỹ thuật hoặc layout tuyến thang máng cáp để nhà sản xuất gia công chính xác hơn.

Phụ Kiện Thang Máng Cáp ZENCOMEX Cho Công Trình M&E

ZENCOMEX (ZCE) tập trung sản xuất và cung cấp vật tư cơ điện M&E, trong đó thang máng cáp và phụ kiện thang máng cáp là một trong những nhóm sản phẩm chính của doanh nghiệp.

Hệ thống sản phẩm có thể đồng bộ từ:

Thang cáp → Máng cáp → Co → Tê → Giảm → Phụ kiện liên kết → Thanh ren → Hệ thống treo đỡ.

Điều này giúp nhà thầu thuận tiện hơn khi cần triển khai đồng bộ vật tư cho một dự án.

Vì Sao Nên Chọn ZENCOMEX?

ZENCOMEX định hướng chủ động sản xuất và gia công sản phẩm theo yêu cầu kỹ thuật của từng công trình.

Các lợi thế gồm:

  • Sản xuất và gia công theo yêu cầu.
  • Nhiều kích thước và quy cách.
  • Có thể triển khai theo bản vẽ kỹ thuật.
  • Đồng bộ thang, máng và phụ kiện.
  • Kiểm soát chất lượng trong quá trình sản xuất.
  • Hỗ trợ vật tư cho dự án M&E và công nghiệp.
  • Giao hàng phục vụ công trình trên toàn quốc.

Website chính thức của ZENCOMEX công bố hệ thống quản lý chất lượng ISO 9001:2015 và tiêu chuẩn TCVN 10688:2015 cho nhóm thang máng cáp.

Ứng Dụng Của Phụ Kiện Thang Máng Cáp

Phụ kiện thang máng cáp được sử dụng rộng rãi trong:

  • Nhà máy và khu công nghiệp.
  • Tòa nhà cao tầng.
  • Trung tâm thương mại.
  • Kho logistics.
  • Hệ thống điện công nghiệp.
  • Hệ thống điện nhẹ.
  • Phòng kỹ thuật.
  • Hệ thống M&E.
  • Các dự án hạ tầng kỹ thuật.

ZENCOMEX – Sản Xuất Thang Máng Cáp Và Phụ Kiện Theo Yêu Cầu

Một hệ thống thang máng cáp chất lượng không chỉ phụ thuộc vào các đoạn thang hoặc máng thẳng mà còn cần phụ kiện đồng bộ và đúng kích thước.

Việc lựa chọn chính xác co, tê, giảm và phụ kiện liên kết ngay từ giai đoạn thiết kế giúp quá trình thi công thuận lợi hơn, hạn chế phát sinh chỉnh sửa tại công trường.

ZENCOMEX (ZCE) cung cấp thang máng cáp, phụ kiện và nhiều nhóm vật tư cơ điện M&E, đáp ứng nhu cầu từ đơn hàng theo quy cách đến các dự án công nghiệp.
